一、概述
是實現對輸入視頻圖像的切換輸出；準確概括那就是：將視頻圖像從任意一個輸入通道切換到任意一個輸出通道顯示。一般來講，一個M×N矩陣：表示它可以同時支持M路圖像輸入和N路圖像輸出。這里需要強調的是必須要做到任意，即任意的一個輸入和任意的一個輸出。
一個矩陣系統通常還應該包括以下基本功能：字符信號疊加；解碼器接口以控制云臺和攝像機；報警器接口；控制主機，以及音頻控制箱、報警接口箱、控制鍵盤等附件。對國內用戶來說，字符疊加應為全中文，以方便不懂英文的操作人員使用，矩陣系統還需要支持級聯，來實現更高的容量，為了適應不同用戶對矩陣系統容量的要求，矩陣系統應該支持模塊化和即插即用（PnP）的，可以通過增加或減少視頻輸入、輸出卡來實現不同容量的組合。
宙視達數字矩陣系統的發展方向是多功能、大容量、可聯網以及可進行遠程切換。一般而言矩陣系統的容量達到64×16即為大容量矩陣。如果需要更大容量的矩陣系統，也可以通過多臺矩陣系統級聯來實現。矩陣容量越大，所需技術水平越高，設計實現難度也越大。
視頻切換在數字視頻層完成，這個過程可以是同步的也可以是異步的。數字矩陣的核心是對數字視頻的處理，需要在視頻輸入端增加AD轉換，將模擬信號變?yōu)閿?shù)字信號，在視頻輸出端增加DA轉換，將數字信號轉換為模擬信號輸出。視頻切換的核心部分由模擬矩陣的模擬開關，變將成了對數字視頻的處理和傳輸。
分類
根據數字視頻矩陣的實現方式不同，數字視頻矩陣可以分為總線型和包交換型。
1、總線型數字視頻矩陣：顧名思義，總線型數字矩陣就是數據的傳輸和切換是通過一條共用的總線來實現的，例如PCI總線。
總線型矩陣中最常見的就是PC－DVR和嵌入式DVR。對于PC－DVR來說，它的視頻輸出是VGA，通過PC顯卡來完成圖像顯示，通常只有1路輸出（1塊顯卡），2路輸出的情況（2塊顯卡）已經很少；嵌入式DVR一般的視頻輸出是監視器，一些新的嵌入式DVR也可以支持VGA顯示。在上面的兩個例子中，它們都可以實現1路視頻輸出（還可以進行畫面分割），可以把這兩款產品當作視頻矩陣的一個特例，也就是一個只有1路視頻輸出的特殊情況。PC－DVR（PC+H卡、HC卡）構成的總線型數字矩陣。
2、包交換型數字視頻矩陣：包交換型矩陣是通過包交換的方式(通常是IP包)實現圖像數據的傳輸和切換。包交換型矩陣已經比較普及，比如已經廣泛應用的遠程監控中心，即在本地錄像端把圖像壓縮，然后把壓縮的碼流通過網絡（可以是高速的專網、internet、局域網等）發送到遠端，在遠端解碼后，顯示在大屏幕上。包交換型數字矩陣目前有兩個比較大的局限性：延時大、圖像質量差。由于要通過網絡傳輸，因此不可避免的會帶來延時，同時為了減少對帶寬的占用，往往都需要在發送端對圖像進行壓縮，然后在接收端實行解壓縮，經過有損壓縮過的圖像很難保證較好的圖像質量，同時編、解碼過程還會增大延時。所以包交換型矩陣還無法適用于對實時性和圖像質量要求比較高的場合。
二、功能介紹
數字視頻就是以數字形式記錄的視頻，和模擬視頻相對的。數字視頻有不同的產生方式，存儲方式和播出方式。比如通過數字?jǐn)z像機直接產生數字視頻信號，存儲在數字帶，P2卡，藍光盤或者磁盤上，從而得到不同格式的數字視頻。然后通過PC，特定的播放器等播放出來。數字視頻矩陣，將廠家DVR設備接入進來，替換以前的模擬矩陣。集成平臺通過矩陣控制協議來控制。
1、軟件界面
數字視頻矩陣啟動后，將會在右下角生成一個數字視頻矩陣圖標。

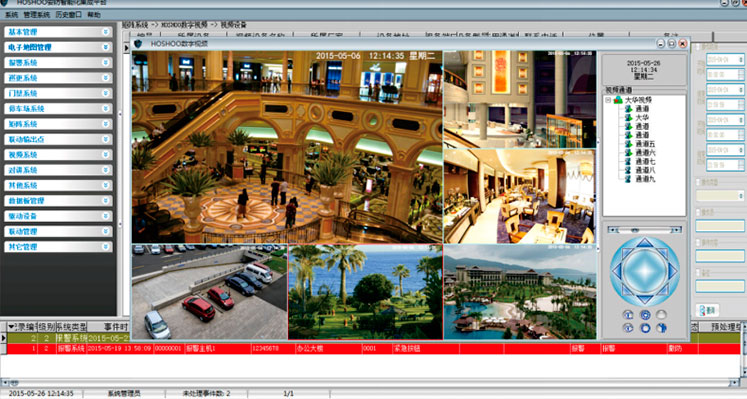

數字視頻矩陣主界面如下圖：
左邊為視頻畫面區，左邊為通道列表及云臺控制。
2、設備管理
在視頻通道樹中，右鍵彈出菜單，可增加、修改、刪除設備，也可以修改通道信息，可導出通道列表到Excel。

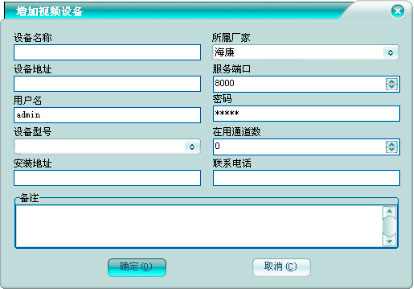

點擊【增加設備】，將彈出增加視頻設備框，如下圖：
設備名稱：該視頻設備的名稱。
所屬?gòu)S家：該視頻設備所屬的廠家。需要選擇正確的廠家，以使用相應的驅動連接設備。
設備地址：該視頻設備的IP地址或者域名。
服務端口：該視頻設備的通訊端口。
用戶名：登錄該視頻設備的用戶名。
密碼：登錄該視頻設備的密碼。
設備型號：該視頻設備的型號或者相應參數。
在用通道數：該視頻設備的使用實際的通道個數。在用通道數為0, 則實際使用的通道數為設備通道數。
可錄入視頻設備的聯系信息及視頻設備備注。
通道名稱：該視頻通道的名稱。
可錄入視頻通道的聯系信息及視頻通道備注。
3、基本操作

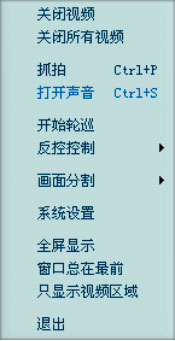

在畫面上右鍵彈出菜單，可進行相應的視頻操作。
關閉視頻：關閉當前畫面的實時視頻。
關閉所有視頻：關閉所有畫面的實時視頻。
抓拍：抓拍當前畫面顯示的視頻到安裝目錄下CaptureP文件夾里的文件。
打開聲音：打開/關閉當前畫面的聲音。
開始輪巡：開始視頻輪巡，或者暫停視頻輪巡。
反控控制：向集成平臺發送當前視頻通道的反控命令。
畫面分割：選擇畫面分割數。
系統設置：設置數字視頻矩陣的工作配置。
全屏顯示：數字視頻矩陣全屏顯示。
窗口將在最前：數字視頻矩陣主界面總顯示在最前。
只顯示視頻區域：只顯示視頻畫面區域，其它部分的隱藏。
退出：退出數字視頻矩陣。
在操作系統右下角任務欄的數字視頻矩陣圖標上，右鍵彈出菜單，可進行登錄、注銷、修改密碼等操作。
4、系統設置

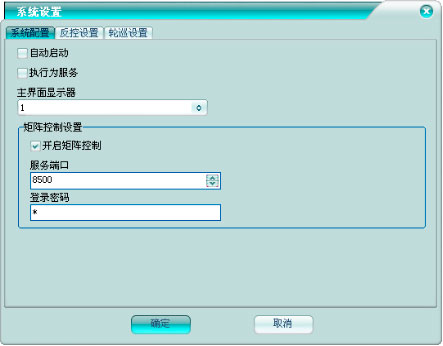

在視頻區域右鍵菜單，點擊【系統設置】，即可進入系統設置框。
系統配置
自動啟動：是否在Windows登錄后，自動啟動數字視頻矩陣；如果執行為服務，則是否讓服務自動啟動。
執行為服務：數字視頻矩陣是否以服務的形式運行。
主界面顯示器：數字視頻矩陣主界面的所在的顯示器號，以改變軟件在多顯示器的情況下，顯示到非主顯示器上。
矩陣控制設置：設置是否開啟矩陣控制、服務端口及登錄密碼。默認密碼是1。
5、聯動設置
安防各子系統間可任意設置聯動關系，只要無邏輯錯誤，都可自行定義聯動策略，一個事件可設置多個聯動動作。
以下是主要系統聯動功能：
● 報警系統與監控系統聯動：
當報警系統的用戶或防區發生報警、布防、撤防、未準備的事件時，可以聯動監控系統做出以下聯動動作：
● 某攝像機切換到某監視器；
● 某攝像機切換到某預制位；
● 報警系統與門禁系統聯動
當報警系統的用戶或防區發生報警、布防、撤防、未準備的事件時，可以聯動門禁系統做出以下聯動動作：
● 門禁門開、關、鎖定、解除鎖定。
● 門禁系統與報警系統聯動
當門禁門發生報警、恢復、打開、關閉、非法刷卡的事件時，可以聯動報警系統做出以下聯動動作：
● 用戶撤防、布防；
● 防區旁路。
● 門禁系統與監控系統聯動：
當門禁門發生報警、恢復、打開、關閉、非法刷卡的事件時，可以聯動監控系統做出以下聯動動作：
● 某攝像機切換到某監視器；
● 某攝像機切換到某預制位；
● 巡更系統與報警系統聯動
當巡更點發生提前巡更、未巡更、推遲巡更、正常巡更的事件時，可以聯動監控系統做出以下聯動動作：
● 某攝像機切換到某監視器；
● 某攝像機切換到某預制位；
● 啟動錄像。
● 消防系統與監控系統聯動：
當消防系統的用戶或防區發生報警的事件時，可以聯動監控系統做出以下聯動動作：
● 某攝像機切換到某監視器；
● 某攝像機切換到某預制位；
● 消防系統與門禁系統聯動
當消防系統的用戶或防區發生報警時，可以聯動門禁系統做出以下聯動動作：
● 消防門禁門開。
此外還有定時器聯動各系統、報警系統自身聯動、門禁系統自身聯動的功能。

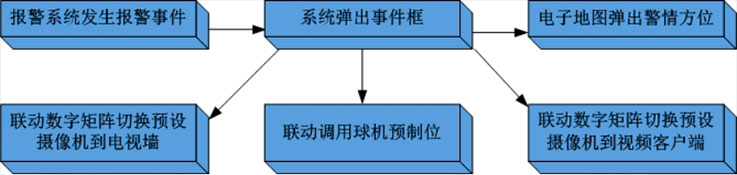

舉例說明，如發生報警后，系統自動聯動控制流程：
