安防智能化集成平臺系統方案
(監獄/看守所/戒毒所)
2017年8月
第一章 綜述
1 功能介紹
監獄、看守所是國家的刑罰執行機關，是國家機器的重要組成部分，擔負著關押、教育、改造犯罪分子的神圣使命。安全穩定是監獄工作的第一任務，監獄、看守所的安全，關系到社會的安全，國家的安全，因此，監獄、看守所安全管理是監獄管理工作的重中之重。
監獄的安全管理的任務主要包括防止犯人越獄脫逃、打架 斗毆、自傷自殘、騷亂、暴亂、哄鬧監獄、脅持傷害管教干部和工作人員、信息泄漏、外人非法進入、違禁物品持有和帶入帶出以及發生這些事件之后的處理、歷史資料的保存?zhèn)浒傅?。因此安全管理工作?nèi)容繁雜、責任重大。堅持走科技強警之路，向科技要警力，向科技要安全，向科技要效率，已經成為監獄安全管理工作的發展方向。
監獄綜合安防系統對監獄關押區內安防的所有的包括視頻監控、獄內對講、監聽、電教廣播、周界電網監控及紅外報警、應急報警、監區門禁控制、會見管理等安全防范技術系統和設備通過本平臺軟件進行集中管理和監控，通過與監獄業務系統的、獄內有無線通信指揮調度系統的有機結合，拓展各安防技術子系統的應用范圍，增強監獄安防防控能力，提高監獄安全管理水平。 是建設高度現代化、文明化和數字化監獄的要求。

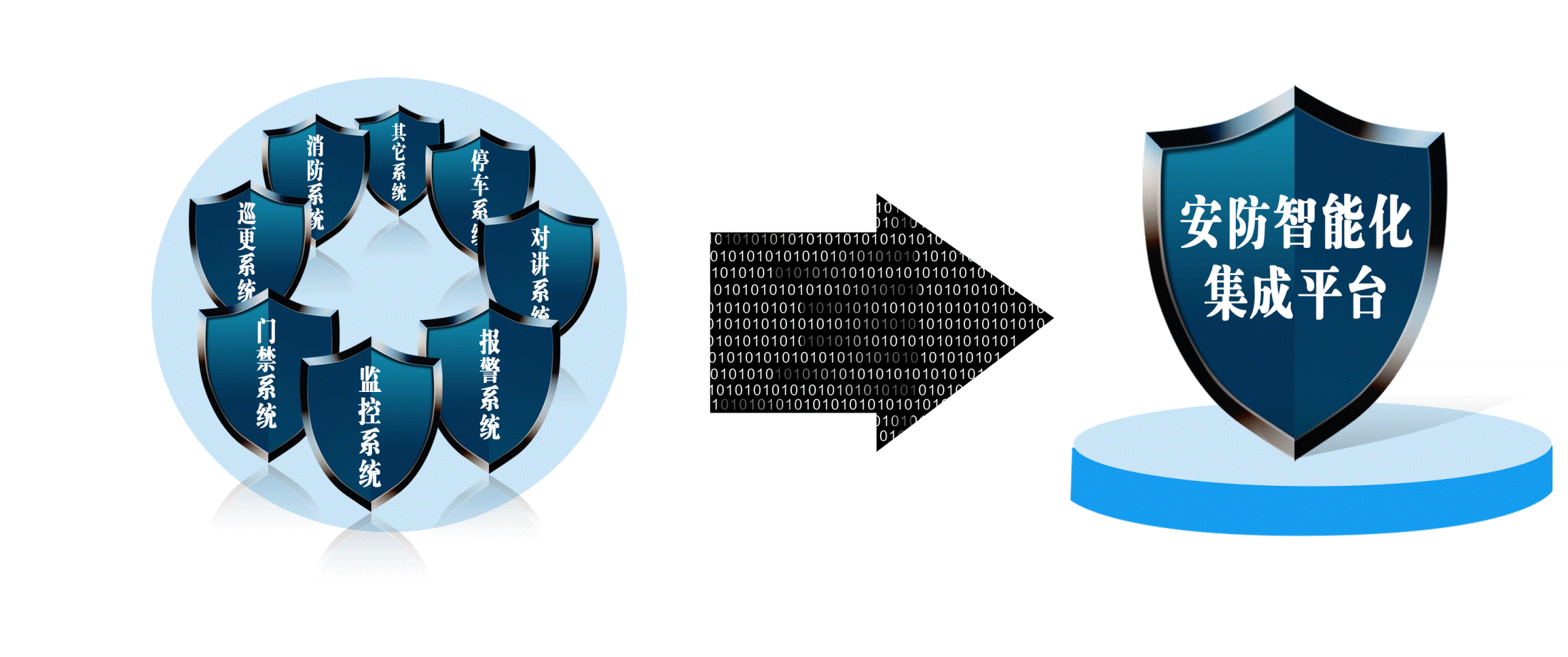

安防智能化集成平臺能實現對視頻、門禁、報警、對講、巡更等多個子系統集中控制，統一調度使用，實現各個子系統之間的聯動操作及管理。高度智能化的綜合安防管理平臺應具有適應于各種不同需求的網絡架構、高度的可靠性、良好的人機交互界面、易于管理及維護、學習簡單及操作方便等特點。
安防智能化集成平臺可根據實際需求任意擴充選擇報警、巡更、門禁、監控、停車場、對講、廣播等功能模塊進行集中管理，并可以通過軟件實現各個系統之間的聯動、協調工作。從而大大減少了硬件設備和工程的數量，提高整個系統的自動化程度和保安管理中心的工作效率，完美地將這些系統之間的功能通過安保集成系統，來體現發生事件時如何做自動化處理及相應流程。
安防智能化集成平臺可以廣泛應用在電力、電信、智能大廈、工廠、學校、體育館、博物館、展覽館、智能住宅小區、監獄、倉庫等對安防要求較高的項目中。
2 功能特點
l 友好和人性化的操作界面。支持皮膚，所有的圖片和狀態圖標都可以修改，數據瀏覽跟隨狀態顏色。
l 可自定義狀態顯示效果。
l 報警系統通過布撤防計劃，實現了智能化檢測未及時布防和提早撤防，更高效的管理模式。
l 包含豐富的子系統，并可進一步增加新的子系統，具備優秀的擴展性。
l 強大的平臺級聯機制，平臺實現所有設備的網絡化，可以實現設備在平臺間的向上和向下不限級共享。實現一地接入，任何地點訪問。并提供安全的共享訪問機制。滿足多級平臺集成的高度需求。特別適合變電站、監獄、政府部門及集團公司等多級管理使用。
l 多級電子地圖和數據板，更人性化的呈現數據點。豐富、靈活的地圖管理功能，可在地圖和數據板上直接控制數據點及其關聯系統?？蓪⒌谌较到y(tǒng)的數據點放到平臺地圖上管理，解決第三方系統沒有電子地圖及地圖功能不靈活等情況。
l 靈活的事件自動處理機制，除了有統一的自動處理配置外，還可對任意觸發點配置自動處理方案。
l 強大的事件預案管理機制，為事件處理提供科學、高效、規范的指導。
l 開放而完善的集成接口，以便將平臺功能開放給第三方，除數據外，還可進行所有的控制，并具有安全的身份驗證和權限綁定。
l 多語言版。只要把字典文件進行相應的翻譯，可以進行任何語言的本地化版本。
l 支持使用MSSQL等大型外部數據庫，滿足海量存儲及增強系統數據庫穩定性。
l 網絡版坐席帶軟件更新工具，軟件升級，可只重裝服務器軟件，坐席將自動更新軟件。
l 支持TTS，使事件聲音提示除傳統的聲音文件外，還可使用TTS將文本自動生成聲音提示，提供更豐富、靈活的聲音提示，使工作更有效率。
l 計算機監視模塊，監視整個系統中所有計算機的運行狀況，并同步平臺系統時間到所有監視的計算機，檢查所有監視計算機的時間是否跟平臺同步，保證整個系統的時間一致。
3 系統拓?fù)?/span>

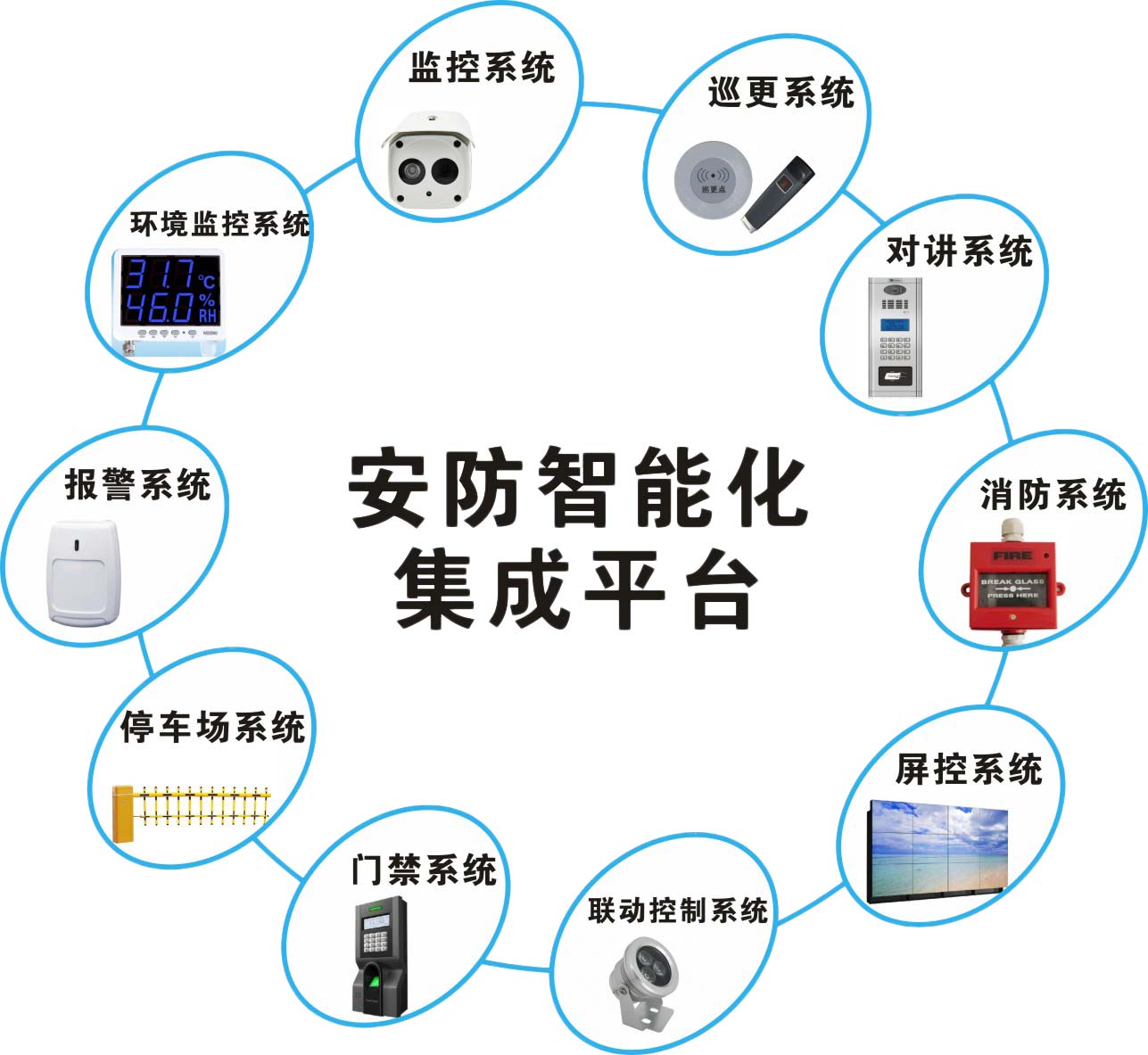

4 集成子系統
l 視頻監控系統：整個視頻監控系統建設采用全數字化系統，采用以網絡數字信號為主，通過前端設備層交換機對前端設備進行集中，通過前端設備層層交換機將所有前端設備匯入中心設備層交換機，同時與中心設備層控制平臺進行連接，對監區實現無盲區覆蓋。中心設備層設置視頻管理、電視墻、流媒體等服務器進行管理?？煽刂乒芾硪曨l前端槍機、半球、球機等設備在視頻客戶端或電視墻上切換查看；同時通過數據接口與集成管理平臺連接，當報警、門禁、巡更、對講等子系統發生報警事件時，通過預設的聯動策略，可把事件發生點關聯的多個攝像機視頻切換到中心電視墻及干警、武警等工作站的視頻客戶端上顯示，方便快速確認警情。
l 報警系統：周界系統可采用高壓脈沖電子圍欄或紅外對射、高壓電網等方式實現周界防護，防止有人非法翻越，接入圍欄控制主機或報警主機，圍欄控制主機或通過網絡接入中心設備層報警管理系統；監獄內報警系統通過對重要位置設置紅外、雙鑒、緊急按鈕等設備接入報警主機；同時通過數據接口與集成管理平臺連接。
l 門禁系統：門禁系統是一卡通系統的重要組成部分，同時也是安全防范防范系統的一個核心子系統。在監區內各通道門設置門禁密碼讀卡器，通過門禁卡及密碼授權方式限制及管理相關人員出入；特別在監區大門出入口設置AB門，以防止有人尾隨或挾迫監獄管理人員逃脫。門控制器通過網絡接入中心設備層的門禁管理服務器；門禁管理服務器通過發卡機對門禁卡進行授權；同時通過數據接口與集成管理平臺連接。
l 監舍對講系統：監舍對講主要實現監房內異常情況可通過警急按鈕對講呼叫，中心可對各對講分機對講通話；監舍內設置防暴對講分機，通過網絡或總線方式接入中心設備層的對講主機；同時通過數據接口與集成管理平臺連接。一旦發生異常事件，可馬上調用監舍內的攝像機圖像到中心電視墻及視頻客戶端上顯示。
l 巡更系統：巡更系統是一卡通系統的組成部分，通過實時的在線式巡更系統，在關鍵位置設置巡更刷卡點，預設好巡更路線及時間；巡更系統結構與門禁系統一致；通過數據接口與集成管理平臺連接。可實現人員定期、不定期監區內巡邏，保護監區內安全，應對突發事件；當巡更事件發生時（正常、退到、未到等），可聯動監控系統，中心及值班人員都可以實時確認巡更員位置、身份。
l 視頻智能分析系統：人臉識別等視頻智能分析是監控系統的高階應用，通過人臉識別，可對監獄內各類人員進行高階管理；限定各類人員的活動范圍，一旦人員出現在非授權的監控區域內，可迅速告警。
l 其它系統：根據需要設置的LED屏控 、智能分析（人臉識別等）、告警聯動、人員管理、微信推送、電教管理、會見管理系統、審訊系統（遠程提訊）等系統，由中心管理層設備一體化管理。
第二章 設計說明
n 集成平臺結構設計
綜合安防系統對安防的所有的包括視頻監控、報警、門禁、對講、巡更等安全防范技術系統和設備，通過本平臺軟件進行集中管理和監控，拓展各安防技術子系統的應用范圍，增強安防防控能力，提高安全管理水平。
系統達到如下具體功能：
? 對各設備子系統進行統一的監測、控制和管理：集成系統將分散的、相互獨立的安防子系統，用相同的環境，相同的軟件界面進行集中監視。管理員可以通過計算機進行監視；可以看到設備、巡更的布防狀況等等。這種監控功能是方便的，可以以生動的圖形方式和方便的人機界面展示你希望得到的各種信息。
? 實現跨子系統的聯動，提高建筑的功能水平：智能化系統實現集成以后，原本各自獨立的子系統在集成平臺的角度來看，就如同一個系統一樣，無論信息點和受控點是否在一個子系統內都可以建立聯動關系。這種跨系統的控制流程，大大提高了自動化水平。這些事件的綜合處理，在各自獨立的智能化系統中是不可能實現的，而在集成系統中卻可以按實際需要設置后得到實現，這就極大地提高了安保的集成管理水平。
? 提高工作效率，降低運行成本：集成系統的建立充分發揮了各智能化子系統的功能。以前為了達到同樣功能，往往要增加許多硬件和設備，如在某子系統中增加輸出點，接入其它子系統的輸入點上，以達到統一監控和聯動的目的，但由于硬件點數量的限制，往往不能達到很好的效果又增加了投資。現在集成系統用軟件功能代替硬件設備，不僅節約，更增加了集成的信息量和系統功能。
? 集成系統采用C/S架構，可以使管理人員在一臺或多臺電腦上，以相同的界面操作、管理各個智能化子系統，而電腦可以放在建筑的任何地方，這樣一來方便了管理，也可以減少管理人員的人數，提高了管理效率，同時降低了對管理者素質的要求，降低了人員培訓的費用。

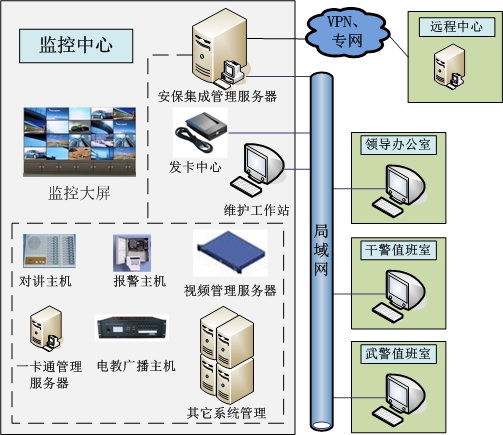

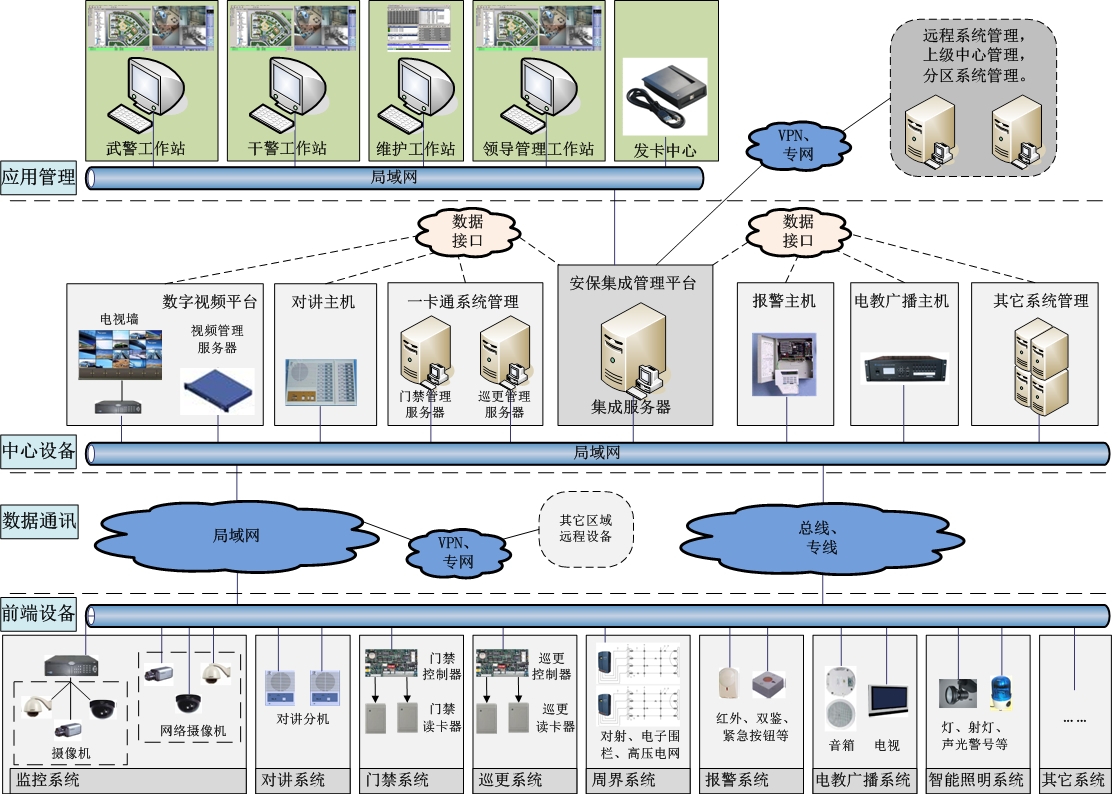

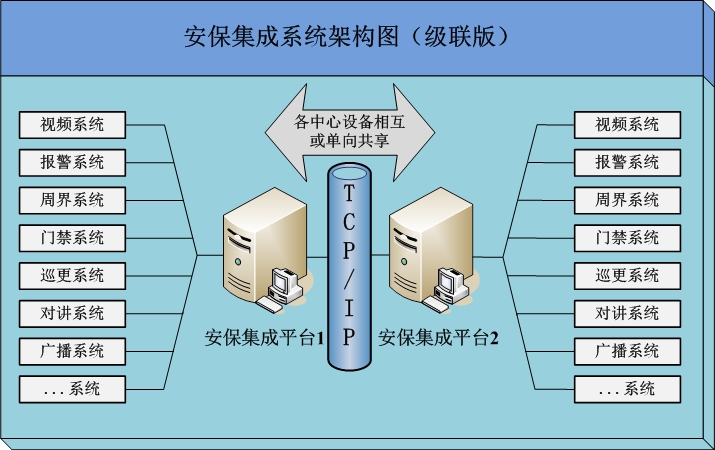

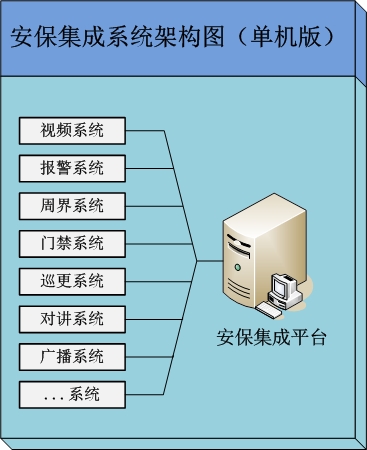

n 安保集成管理系統圖:
第三章 集成系統結構說明
3.1 應用管理層
應用管理層是整個安保系統的指揮管理中心，主要功能包括：
? 對各安保子系統報警事件的及時響應和處理，必要時可上報上級中心，由上級中心指揮協同處理；監獄管理人員會針對各種報警事件制定相應的預警方案（包括聯動設制及文字預案），當報警、門禁、對講、監控、巡更的各子系統發生異常時，系統可自動根據聯動設定觸發聯動動作，同時調出文字預案，值班人員可根據預案采取措施。
? 各子系統事件及日志的管理，報表的輸出、打印等；可對各子系統上報的事件、報警事件處理結果、系統設備狀態日志、操作值班員登錄日志等進行統一的查詢、打印報表。
? 各子系統設備統一的監測、控制和管理；可實時查看各子系統設備的狀態，有控制權限的管理員可控制管理各子系統設備、相關設置等。
? 可根據需要設置各種工作站，只需要在中心設置各工作站管理權限即可。
3.2 中心設備層
中心設備層管理各子系統中心設備，集成安保系統的設計思路，各子系統是獨立操作、管理的，即使某個子系統故障，也不會影響到其它安保子系統；即使集成管理平臺故障，監控中心的各子系統可照常工作。
3.3 數據通訊層
數據通訊層實際就是各系統通訊線路，本安保集成系統基于網絡化設計，絕大部分安保子系統前端設備與中心設備連接都是通過網絡與中心設備通訊；部分子系統，例如總線式報警系統，因?yàn)橄到y(tǒng)結構原因，部分會通過總線方式傳輸；而電教系統，也會通關視頻專線連接前端的電視。
3.4 前端設備層
前端設備層是根據各防護位置及區域，設置安保各子系統的前端配置；例如公共區域設置、周界設置、監倉設置、辦公樓設置等，具體請參看各子系統設計說明。
第四章 平臺特點
面向監獄安全管理業務特點的智能化安防系統綜合管理平臺，與監管、教育改造、獄內偵察等工作緊密結合；監控、門禁、巡更、報警、對講等全系統集成管理和靈活的智能聯動，構建監獄“大安防”平臺。
1. 專業的安防集成平臺
安防集成平臺，針對的是SA安保系統所對應的監控、門禁、巡更、報警、對講等的獨立第三方集成平臺；相對基于視頻或門禁系統的集成平臺，更符合高安防等級場所的應用，安防集成平臺的結構是集成平臺-各系統管理平臺-各系統硬件設備的樹狀結構，安全性可靠性方面非常高，某一點發生故障不會影響其它設備及管理平臺的正常工作；而相對于BMS或IIS的智能化系統，安防集成平臺的具有安防子系統專業控制界面、詳細的狀態信息顯示及記錄等優點，結構非常簡潔。
2. 開放的安防集成平臺
支持不同類型、不同廠家、不同協議設備的接入；各系統通過RS232串口或局域網連接到集成管理平臺，設置通訊速率、IP地址等參數，可實現通訊、控制等功能，使用底層控制協議控制/管理各系統，技術含量高。
3. 模塊化安防集成平臺
以模塊化組成的各子系統可以根據用戶需要靈活配置，完全集成各子系統協議，系統聯動由各系統協議間代碼交換來實現，體現高技術優勢的特點；數字化系統， IP結構連接，可靠性強、先進實用、智能化程度高。
根據項目要求可任意組合報警、監控、門禁、巡更、停車場、對講、火警、廣播、周界、智能照明、環境（溫濕度、水位）等系統。
4. 智能化安防集成平臺
在施工方面調試方便，只需要設置各系統與電腦通訊的通訊方式、速率、端口，即可調試成功，設置方便，不需要過多的在硬件設備上設置；維護方便，因接線、設備的減少，系統平日維護或故障檢測都非常方便，減少人力資源的投入。
日常操作設置一機多屏結構分別顯示警情信息、現場復核圖像、電子地圖，直觀明了看到相關信息；使用方便，聯動系統的電腦化，學習使用系統非常簡單，只需要懂得簡單的電腦知識就可操作系統；聯動控制功能強大，可在邏輯正確的情況下任意設置事件-聯動事件，可以說是無任何限制的多對多事件聯動。
5. 嚴謹?shù)陌卜兰善脚_
安保集成平臺有多種中心聯網方式,單機版方式\服務器-工作站\級聯等方式，實現區域內各子系統的靈活的結構；以更科學、更先進的模式實現各子系統間的統一管理和聯動控制；完全能滿足各種不同的需求；相關設置、數據可自動備份在服務器上；可任意增加工作站，通過網絡連接提供給領導或上級部門監督、管理。
第五章 系統接口要求
被集成的各安防子系統應支持國際通用的接口、協議，并符合國家現行有關標準的規定。各子系統廠家應能提供標準OPC、API、SDK等接口，如果采用專用接口協議的話，應無條件開放出來，由智能化集成系統進行接口協議轉換以實現集成。
安保系統必須具有對各子系統集成的能力，最好能自帶開發工具，方便集成商進行集成。接口界面應標準化、規范化，接口協議應采用國際通用的接口標準，如OPC、API等（接口能上傳的數據范圍必須滿足安保集成系統對各子系統監控范圍的要求，詳見系統集成范圍），實現各子系統的信息的變換及通信協議（接口、命令等）的轉換，滿足系統具有可擴展性的要求。
智能化集成系統應匯集項目內外各種相關設備和管理消息，對各種類型的子系統，應具有較強的信息采集及數據通信能力。智能化集成系統應選用成熟穩定的平臺軟件，具有安全可靠性、容錯性和可維護性和快速的響應。
第六章 系統功能說明
系統功能特點：

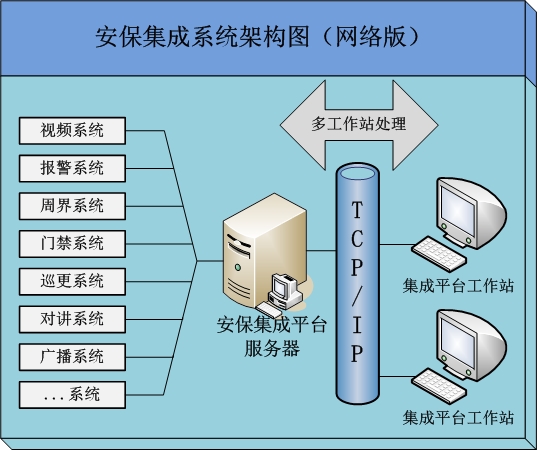

6.1 多種中心結構: 網絡版系統平臺結構，平臺實現所有設備的網絡化，可以實現設備在平臺間的向上和向下不限級共享。實現一地接入，任何地點訪問。并提供安全的共享訪問機制。滿足多級平臺集成的高度需求。

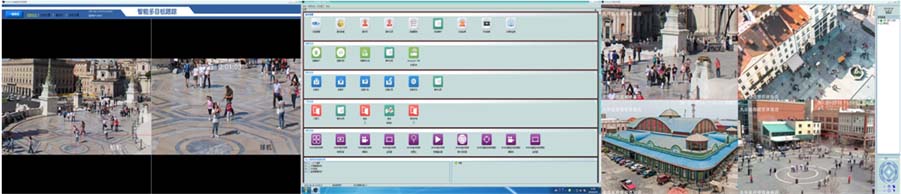

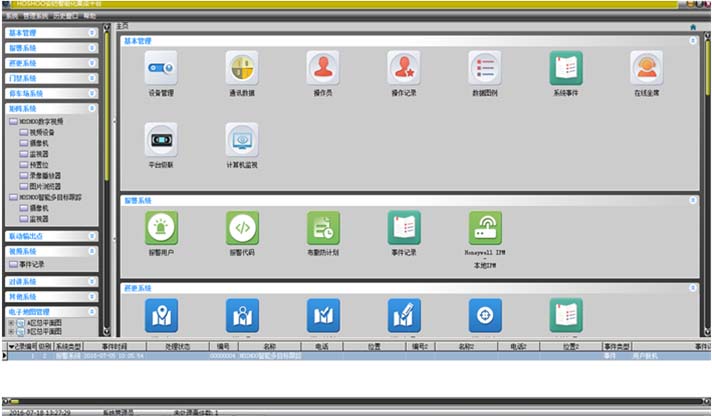

6.2 平臺主界面:平臺啟動，操作員登錄后，平臺的主界面如下圖，可支持多屏顯示不同功能模塊：

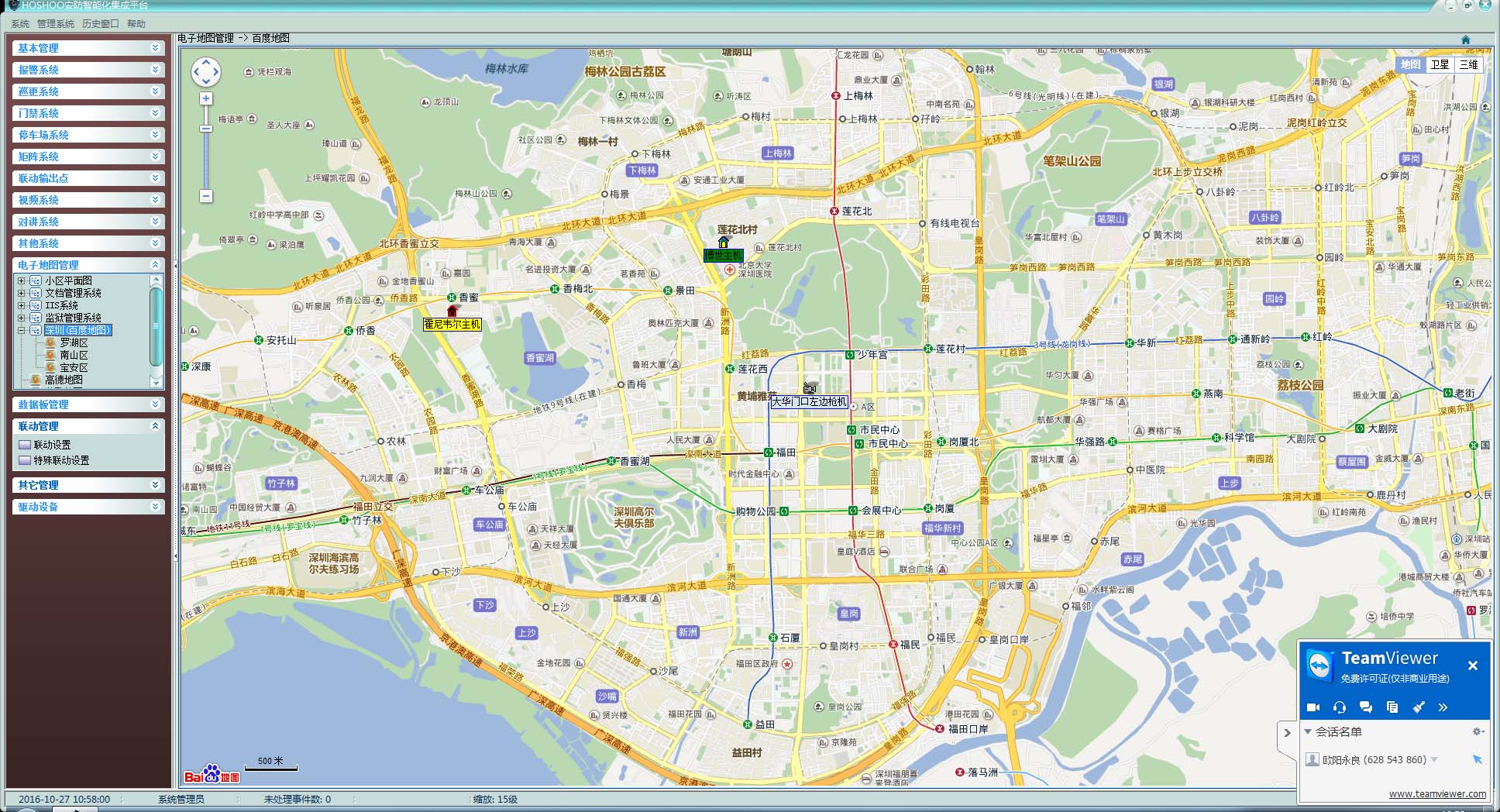

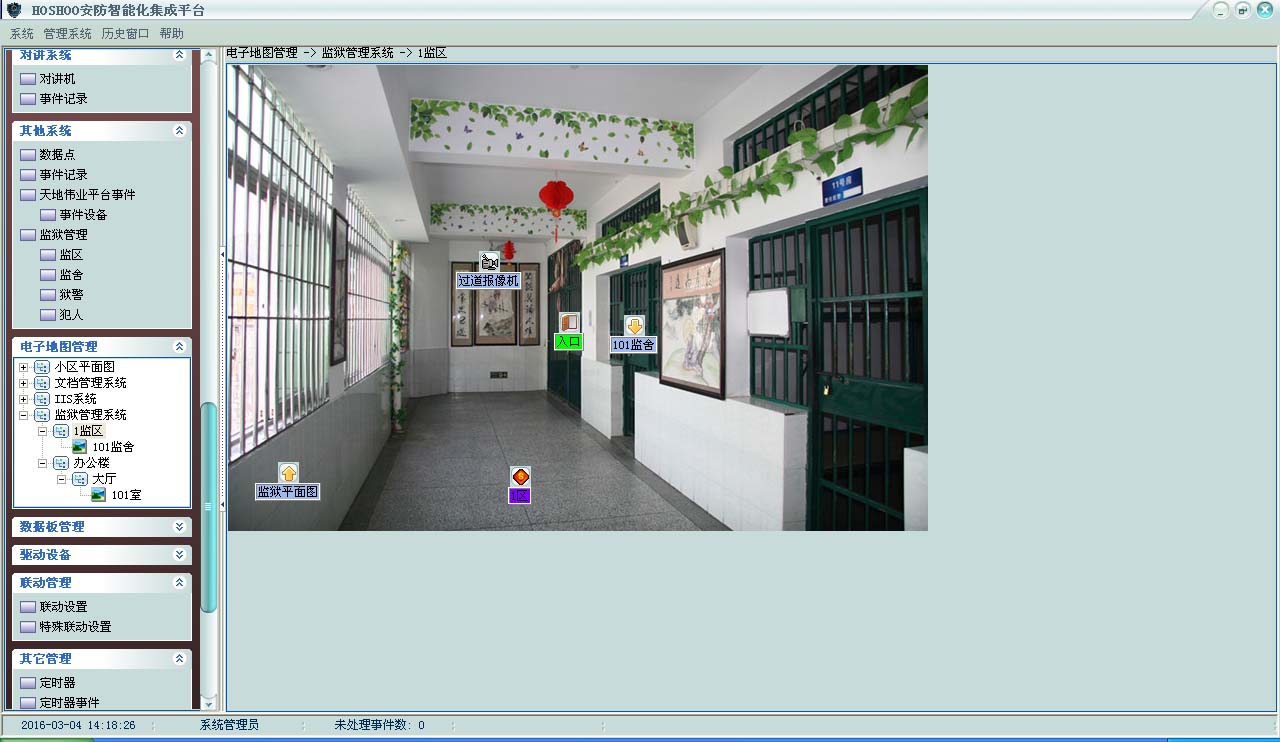

6.3 電子地圖：當多個區域同時有報警發生時，可在電子地圖模塊中配置多張地圖，每張地圖均可對應一個區域顯示，地圖上監控點、報警輸入、報警輸出、鏈接、地圖元素的注釋、門禁等外部設備的標示以及自定義標示，支持在地圖上點擊監控點直接彈出該監控點的實時畫面。
? 樹狀多級地圖：
? 事件發生時，聯動地圖自動彈出：
? 鼠標移動到各系統點位，在地圖上顯示信息：
監控點地圖信息截圖：
門禁點地圖信息截圖：
防區點地圖信息截圖：

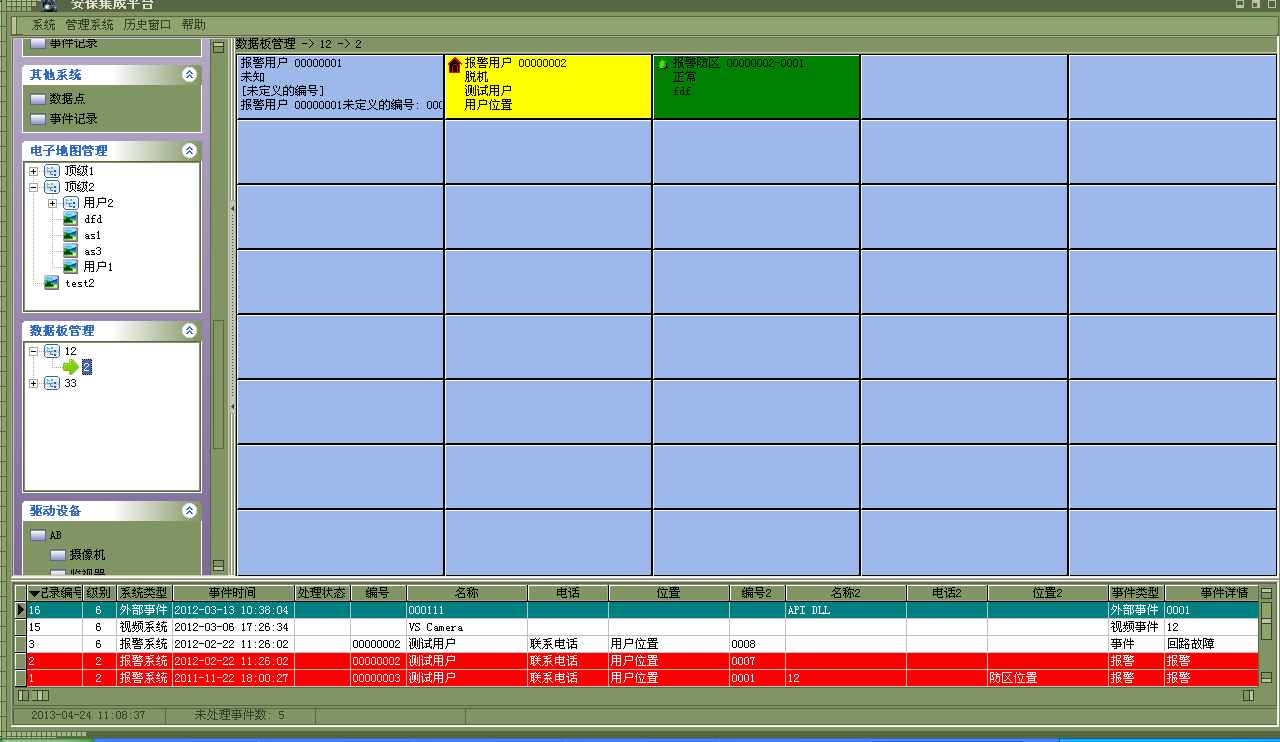

6.4 數據板：數據板可以方便對設備分組，而直觀的查看各設備狀態； 單個數據板可放置防區、門禁點等不同子系統設備；例如可以把某層樓或某個區域的設備都放在一個數據板上進行管理和查看； 在數據板上進行數據點增加、刪除、控制等管理。
6.5 個性化設置:可根據客戶喜好，定義不同的界面背景色調； 不同事件可定義不同的字體（大小、顏色等）； 子系統圖標可自定義修改； 事件提示音可自定義修改。

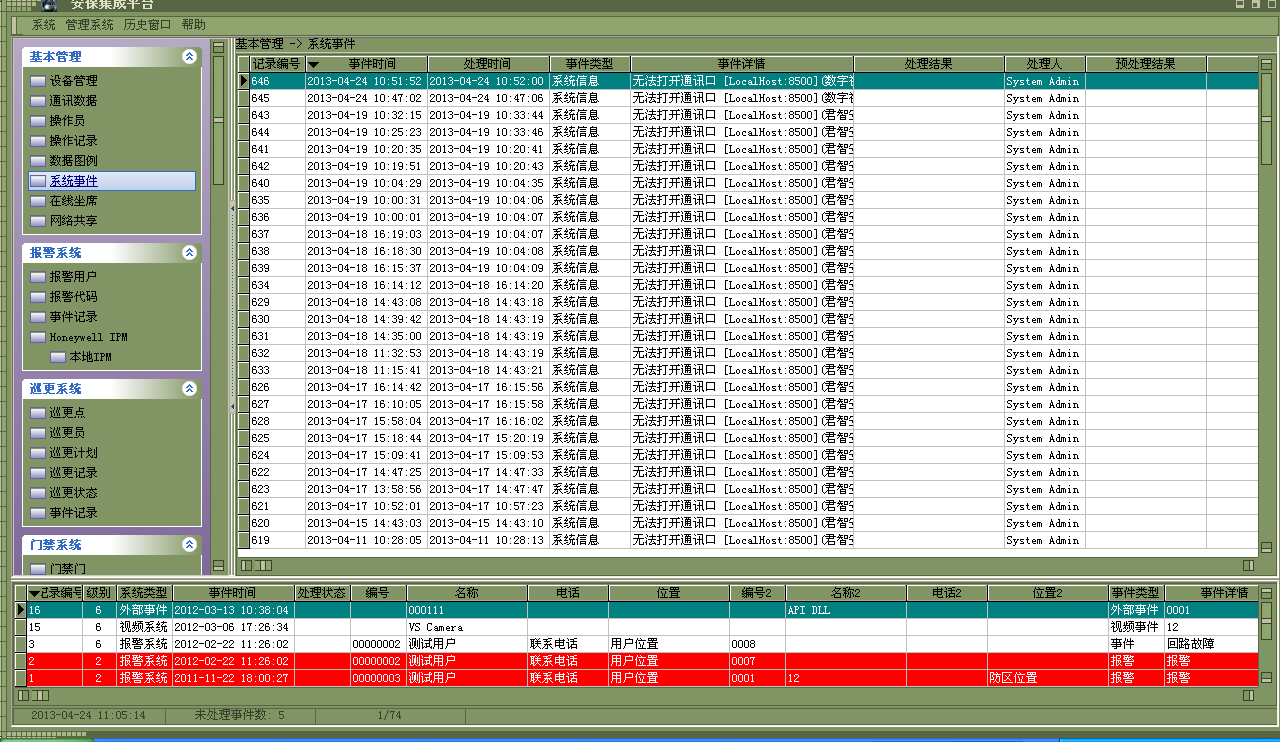

6.6 事件記錄: 各子系統事件、平臺操作、系統事件都產生詳細的記錄； 各子系統事件記錄所有子系統上報的事件記錄；方便統計各子系統事件及事件處理 。 平臺操作記錄，記錄各操作員登錄、注銷、關閉系統事件記錄；方便對操作員進行管理。 系統事件記錄，記錄各子系統通訊異常、各子系統設置、修改等記錄；對故障分析有力支持。

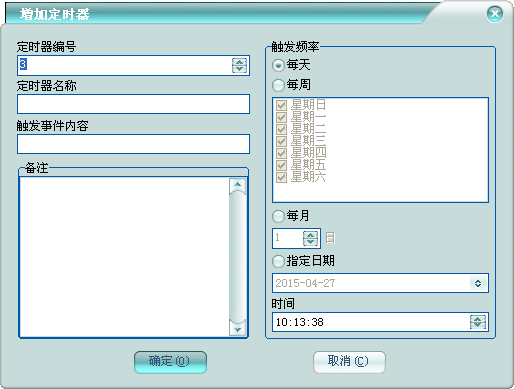

6.7 定時器: 設置后可定時聯動預設好的各子系統控制動作；例如可以通過定時器對防區或報警主機進行布防、旁路等操作。
6.8 事件預案: 管理平臺的事件預案，可管理預案資料及事件處理預案；同一個觸發點可以有多個事件預案管理，同一系統類型和事件類型只有一個預案管理。
6.9 聯網控制系統：總中心服務器可以把現場圖像、報警信息轉發到分中心工作站控制室，并可在分中心工作站控制室控制分區的監視和門禁、報警設備。工作站：支持所有集成系統的雙向監控和管理，具有與服務器軟件相同的控制功能。

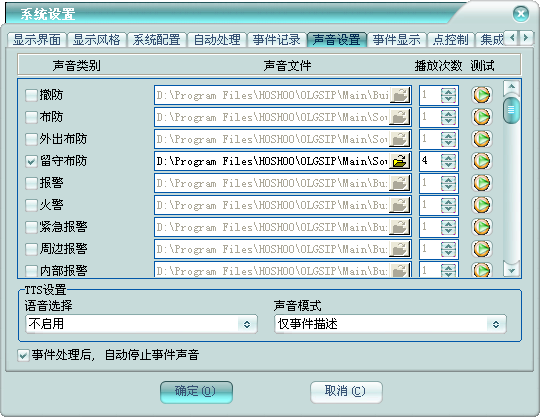

6.10 個性化文本語音提示: 如果授權包含TTS模塊，將會有TTS設置。選擇TTS使用的語音，將選擇聲音模式。事件選擇了聲音提示且聲音文件未指定或者不存在，事件聲音提示將采用TTS生成,事件處理后可自動停止聲音;TTS功能：報警模版文本語音合成。

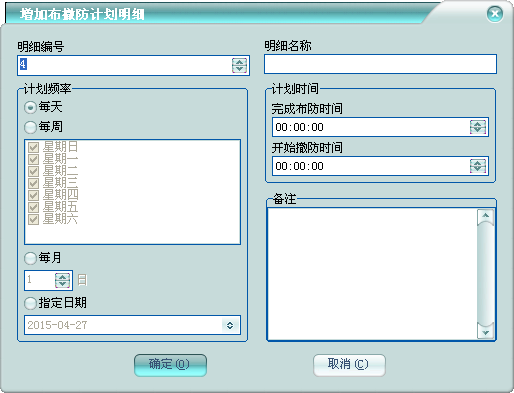

6.11 布撤防計劃：報警系統通過布撤防計劃，實現了智能化檢測未及時布防和提早撤防，更高效的管理模式。

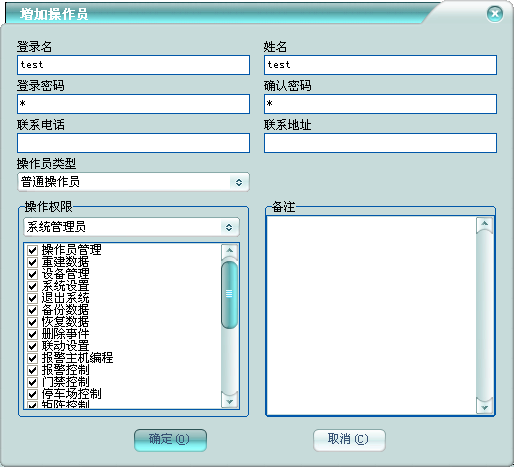

6.12 操作員：權限級別劃分,軟件提供四種預設的操作員級別劃分，用戶也可根據需要自定義操作員級別。
其它功能或擴展功能：
? 多媒體操作：系統可以根據不同的狀態，以自定義的聲音報告，提醒操作人員注意。

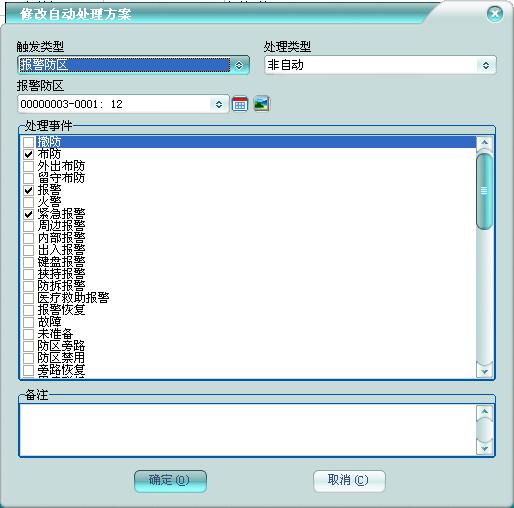

? 自動處理：可設置不同的警情發生時由電腦自動處理，減輕操作人員的負擔。
? 集成點控制，設置點位點聯動的聯動設置，即可在地圖、數據板上和事件處理時，點右鍵進行相應的點控制。各子系統點位最多支持10種點控制，同時有總控制，可把定義的點控制一次全部執行。比如給攝像機點位定義開禁的相關控制，有開門、關門等相應的門控制，以便快捷的進行事件點控制。典型案例：在視頻畫面上直接控制開門。
? 數據導入，支持設備數據及聯動關系從Excel導入，大量節省項目實施時聯動設置錄入工作量?？芍苯釉诘貓D上以更直觀的方式選擇點位設置聯動。
? 記憶浮動窗口設置，記憶任何浮動窗口的最后顯示位置，在下次顯示時恢復顯示位置。
? 多語言版：只要把字典文件進行相應的翻譯，可以進行任何語言的本地化版本； 可對語言屬性進行相應的設置，指定語言圖標，將更直觀的顯示語言； 在語言列表中，選擇要修改的語言，即可進行相應的修改； 原始語言和中文繁體不需要進行翻譯處理。

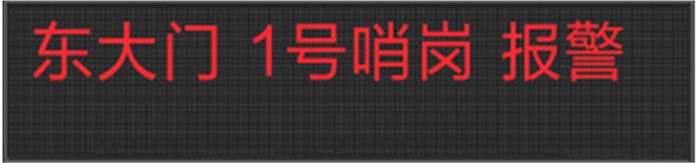

? LED屏控: 平時可自行輸入顯示文字, 發生報警事件時，可以聯動LED屏系統顯示事件信息。
? 郵件服務器：可制定預定方案，發生特定事件時可自動發送郵件到指定郵箱中。

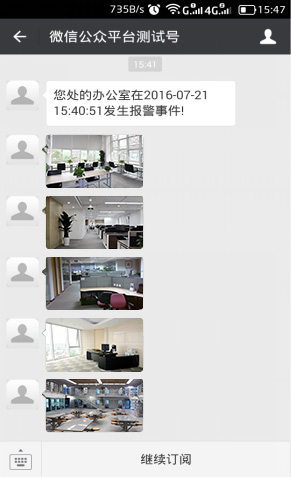

? 微信服務功能:可通過微信平臺發送相關信息給指定人員手機。
第七章 視頻智能分析系統
監獄、看守所通過多年建設，信息化手段已逐漸應用到各個方面。通過人的面部信息唯一性的特征結合自動化識別人臉技術，使得人臉識別實時圖像比對和識別系統在監獄的應該極大地節省了干警的工作量。由于監獄、看守所本身的特殊性，其安防系統在安全可靠性方面的要求明顯比其他行業高很多，監所門禁建設管理現代化是保障看守所、監獄、戒毒所安全的必要基礎，通過與人臉識別實時圖像比對和識別系統配合使用，極大地提高安監工作科技含量。為確保監獄安防建設安全穩定，打造成智能化、全方位、多功能、互動性為一體的綜合性的監獄安防智能管理系統。
人臉識別實時圖像比對和識別系統示意圖
1. 安全區域應用
人臉識別系統在監獄中的應用，系統數據庫應包含兩種業務庫：白名單庫、黑名單庫。
白名單庫-經過認證的人員信息庫，例如人臉信息、姓名、職務、部門等。主要是是身份信息查詢，確定人員身份。
黑名單庫-包含高危人員、特殊人員的人臉圖片、結構化的人臉特征數據和人員身份信息，主要的應用場景是在各個人臉卡口進行實時人流的人臉比對預警。
監獄中劃分不同的區域，在特定區域下，高危人群或特殊人員不應該出現的區域，人臉識別系統一旦發現，監控室馬上報警提心干警處理。
2. AB門應用
為確保監獄安防建設安全穩定，實現物防、技防、人防三道防線的有機結合，嚴格控制出入人員的身份，防止犯人逃跑或外部人員非法進入等。采用人臉識別技術，通過人臉識別+門禁系統+通道道閘的配合，構建了高度可靠的通道（如AB門、通道閘等）出入人員身份識別，嚴格控制出入人員的身份，防止犯人逃跑或外部人員非法進入等。 系統通過人臉識別技術對身份識別狀態進行實時監控，可以實時地顯示所有門的開關狀態，進出記錄包含警號、姓名、所屬部門、人臉識別比對結果、是否允許通過。
A門武警值班室及B門警察值班室分別有兩個監視顯示屏幕人臉識別雙重驗證比對信息顯示，武警值班室的信息顯示屏顯示A門的進出人員信息，警察值班室的顯示屏顯示B門的進出人員刷卡信息。武警/警察值班人員可根據人臉識別認證信息驗證進出人員合法性。
3. 訪客應用
首先對來會見的親屬通過人臉識別終端進行進行臉部特征識別認證，只有認證過的親屬，在通道中識別成功則打開門禁通道暢通，識別不成功則無法打開門禁通道無法通過，同時通過認證的會見家屬信息會通過網絡傳輸?shù)椒?wù)器，遠程管理人員可以查看前來會見的親屬信息，進行控制和管理。
將臉部圖像采集至人臉資料庫保存（親屬第一次來的時候需要進行此工作。）保存至人臉資料庫的親屬信息，減少手工書寫的麻煩，保證安全性的同時提高工作效率。

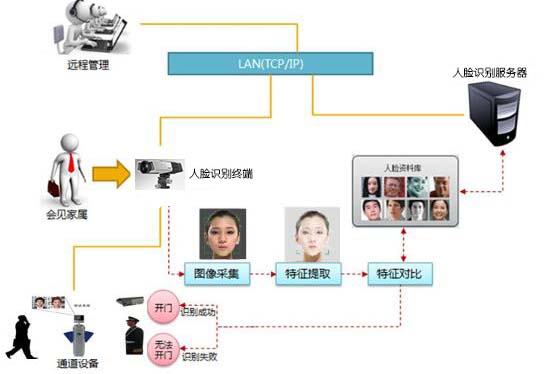

人臉識別訪客應用示意圖
第八章 監獄管理
針對監獄、看守所中執勤警員及看押人員的管理，一旦出現異常情況，可馬上了解相關人員情況，以方便應急指揮。

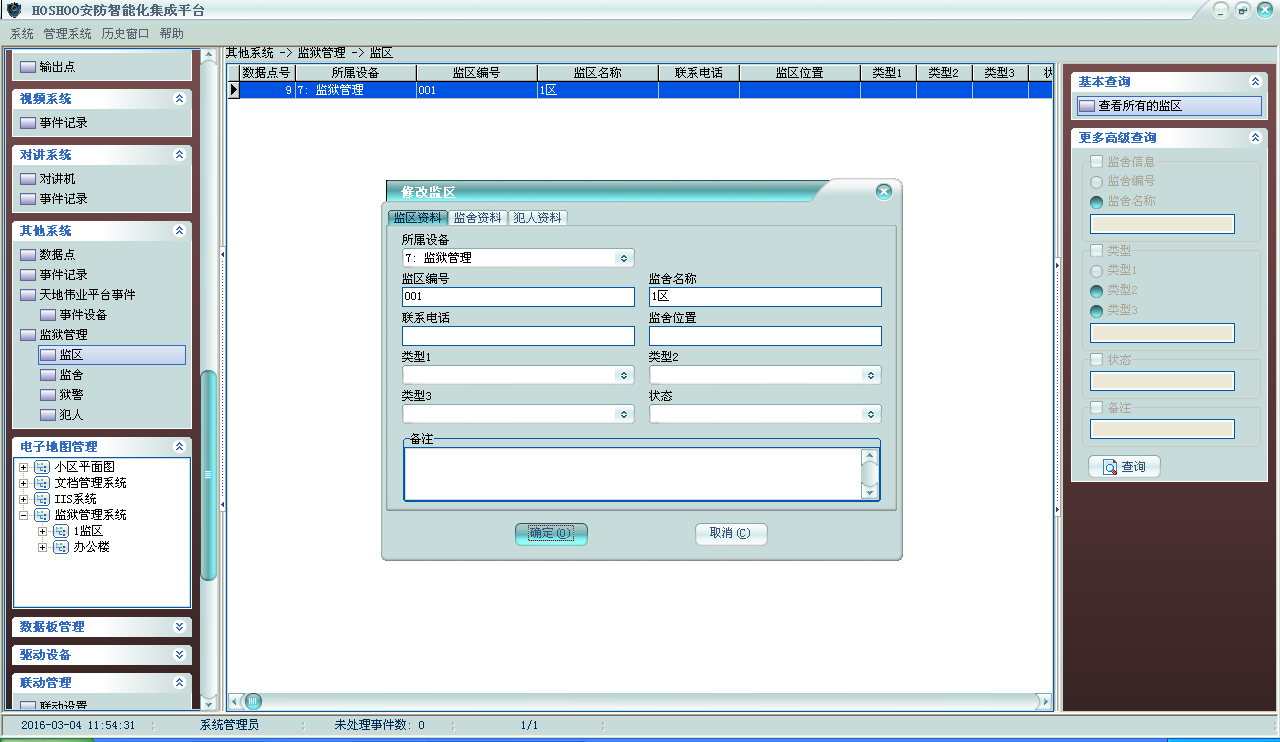

1. 監區管理
實現信息顯示到顯示屏上?？筛鶕?jù)各監獄實際劃分的監區、廠區等進行細致劃分；可跟獄務管理系統集成，同步相關數據。
設備工作配置：
設置監區名稱、編號、位置、類型等相關數據。

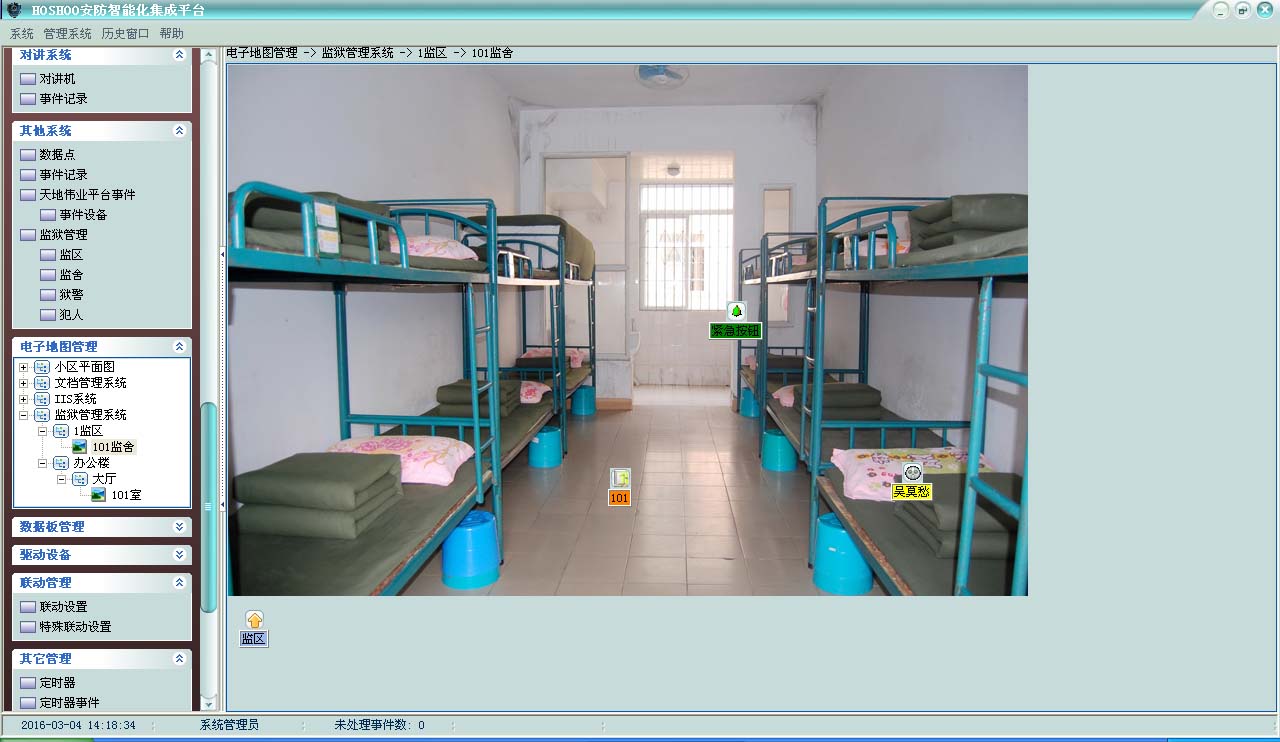

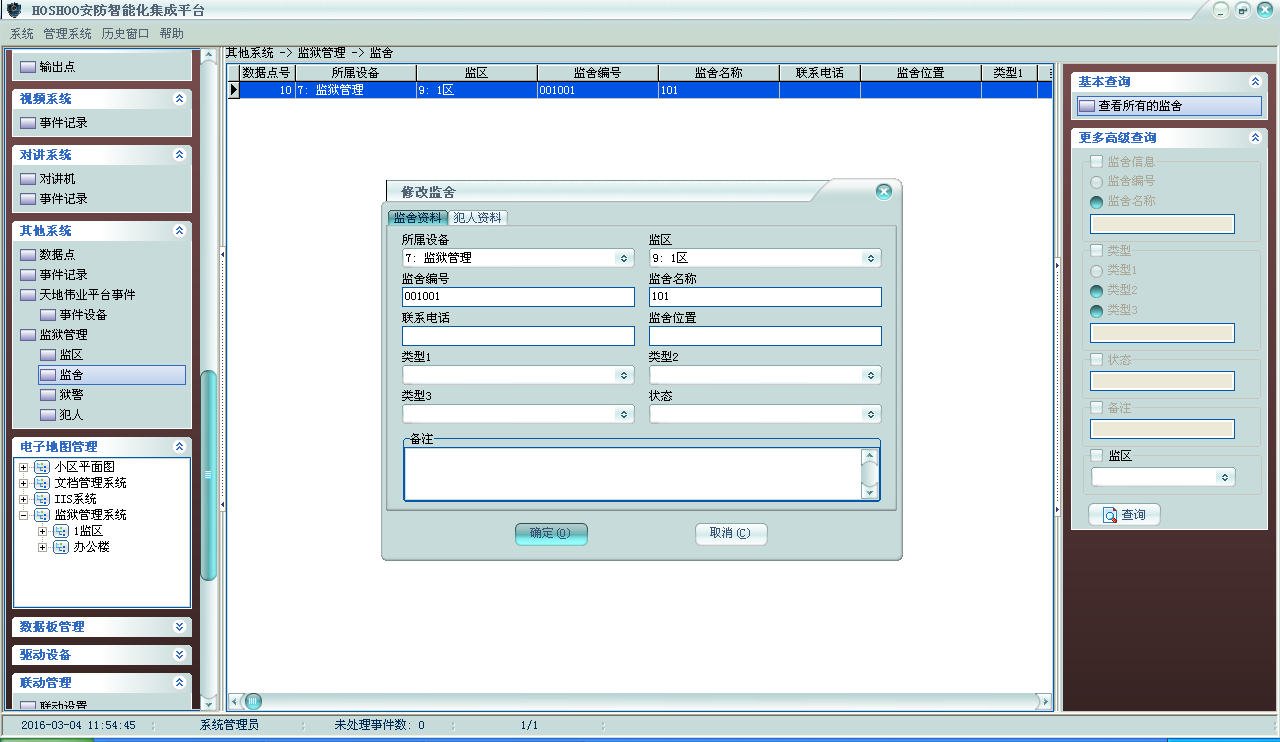

2. 監舍管理
實現信息顯示到顯示屏上?？筛鶕?jù)各監獄實際劃分的監舍等進行管理；可跟獄務管理系統集成，同步相關數據。
設備工作配置：
設置監舍名稱、編號、位置、類型等相關數據。

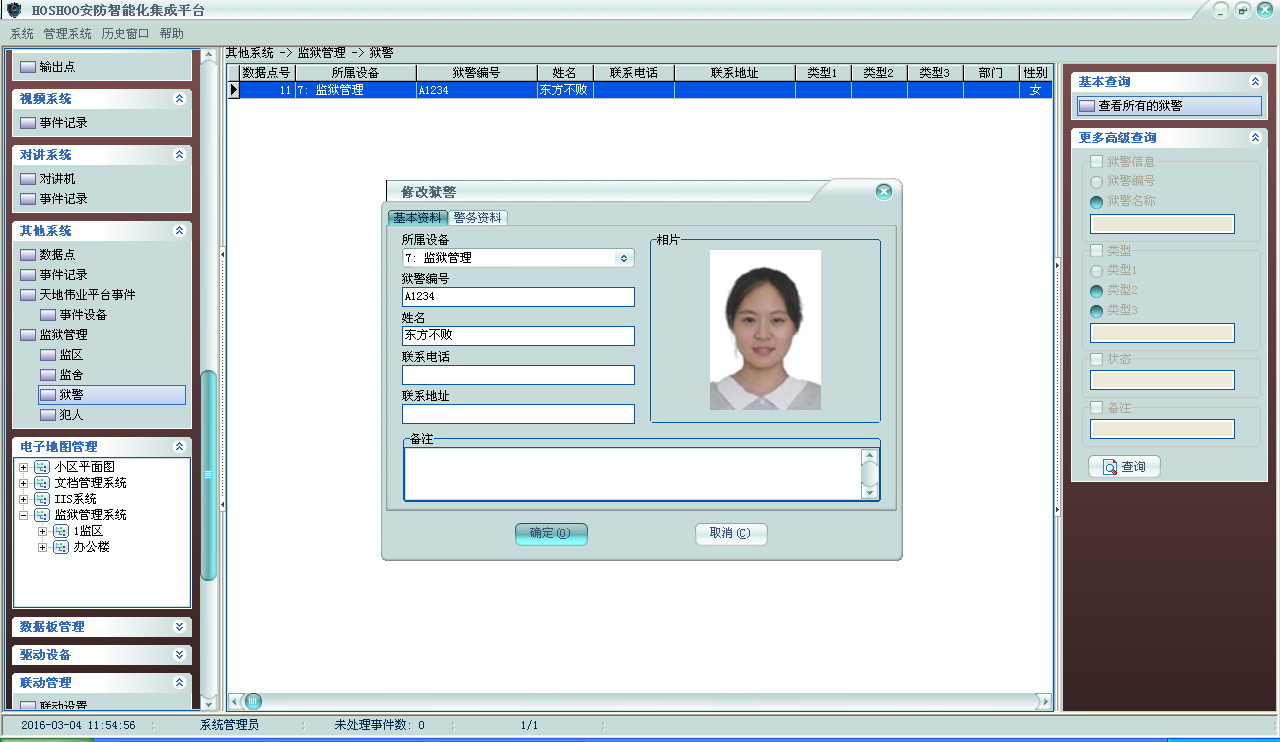

3. 獄警管理
實現信息顯示到顯示屏上。對監獄內管理人員進行信息管理；可跟獄務管理系統集成，同步相關數據。
獄警資料配置：
設置管理人員姓名、編號、聯系電話、地址等相關數據。

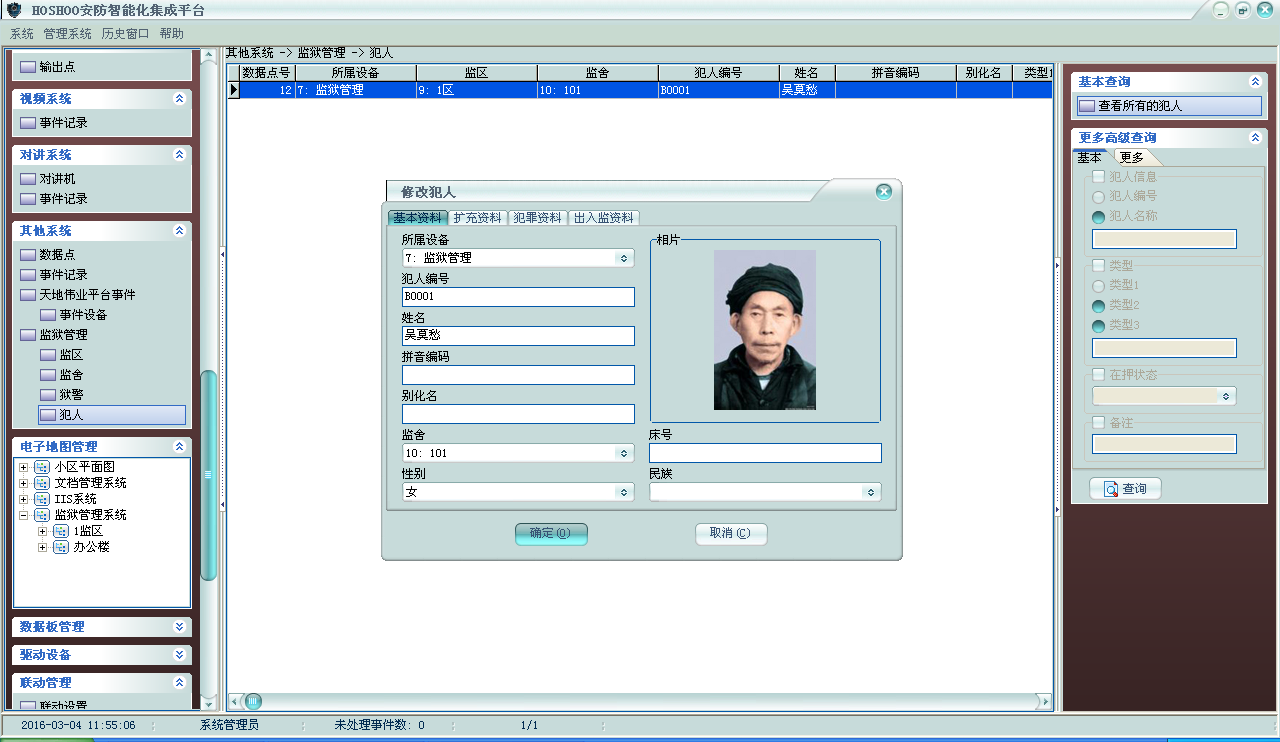

4. 犯人管理
實現信息顯示到顯示屏上。對監獄內看押人員進行信息管理；可跟獄務管理系統集成，同步相關數據。
犯人資料配置：
設置看押人員姓名、編號、聯系電話、地址等相關數據，以及犯罪記錄、出入監記錄等等。

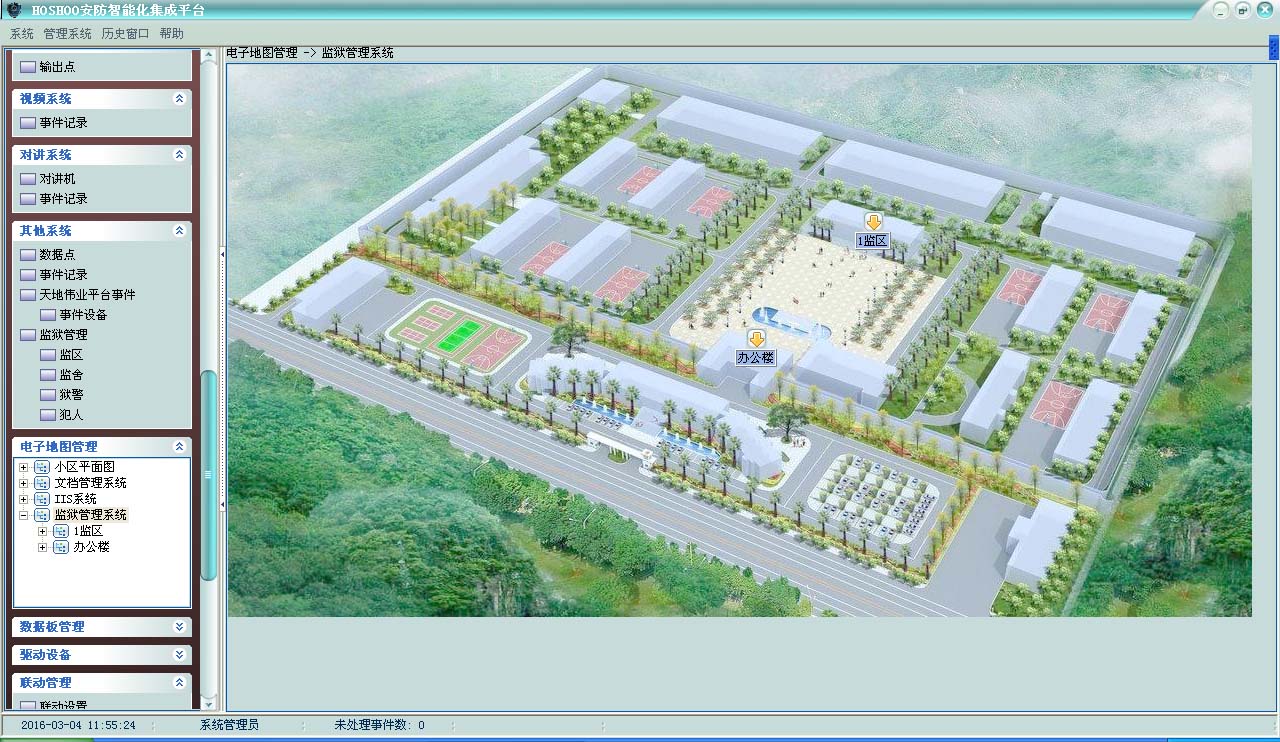

5. 地圖管理
可通過多級電子地圖對監舍、管理大樓、工廠等進行直觀的操作：
? 可根據每個監獄、看守所建立總體-每棟大樓-每個樓層-每個房間的獨立地圖；
? 在總平面圖上關聯各大樓，點擊即可進入各大樓，地圖上放置各報警、監控、門禁、巡更、周界等子系統設備，可直接在地圖上查看設備信息、狀態，以及對設備進行控制；
? 各大樓同樣可以建立各關聯點，關聯到各樓層，地圖上放置各報警、監控、門禁、巡更、周界等子系統設備，可直接在地圖上查看設備信息、狀態，以及對設備進行控制；
? 各樓層可以建立各關聯點，關聯到各房間，地圖上放置各報警、監控、門禁、巡更、周界等子系統設備，可直接在地圖上查看設備信息、狀態，以及對設備進行控制；
? 在地圖上可直觀察看所有需要的信息；
第九章 數字視頻矩陣管理
數字視頻矩陣，將廠家DVR設備接入進來，替換以前的模擬矩陣。集成平臺通過矩陣控制協議來控制。
1. 軟件界面

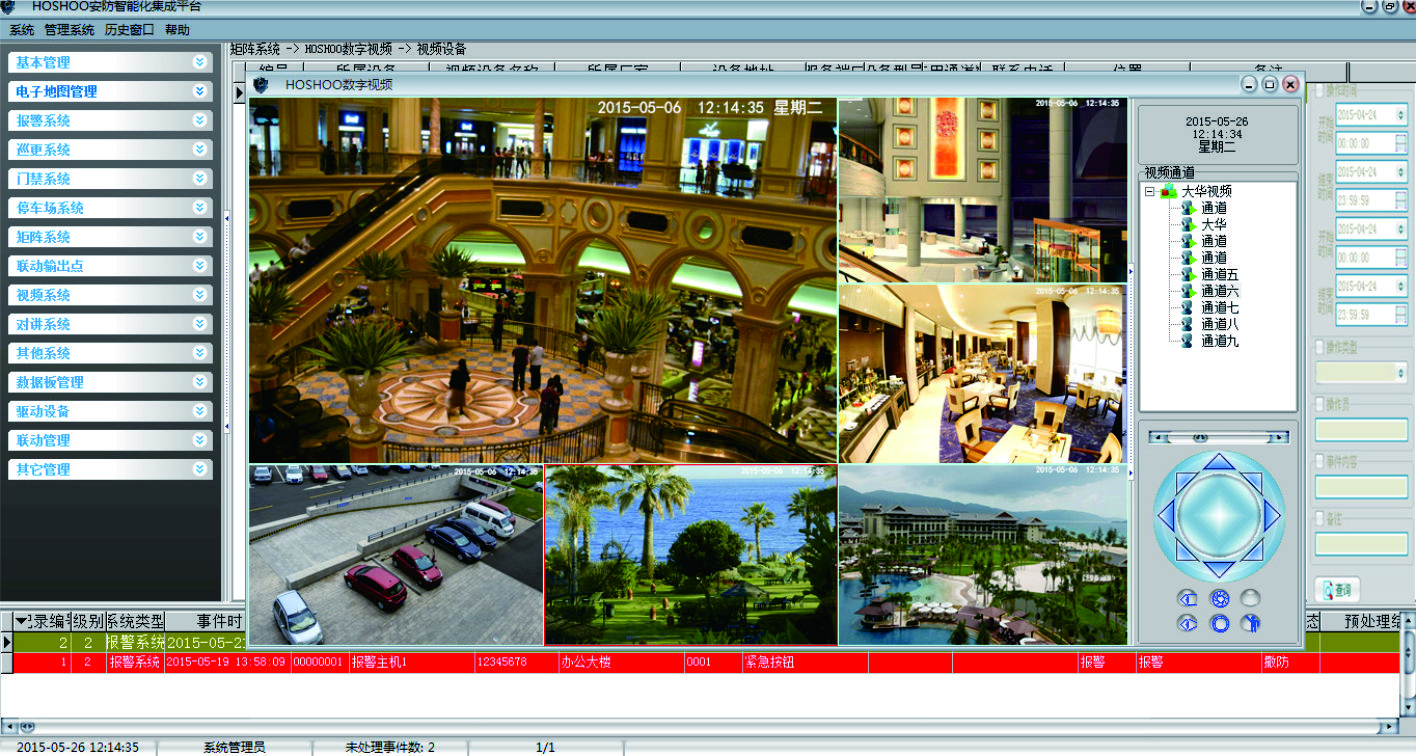

數字視頻矩陣主界面如下圖：
左邊為視頻畫面區，左邊為通道列表及云臺控制。
2. 基本操作
在畫面上右鍵彈出菜單，可進行相應的視頻操作。
關閉視頻：關閉當前畫面的實時視頻。
關閉所有視頻：關閉所有畫面的實時視頻。
抓拍：抓拍當前畫面顯示的視頻到安裝目錄下CaptureP文件夾里的文件。
打開聲音：打開/關閉當前畫面的聲音。
開始輪巡：開始視頻輪巡，或者暫停視頻輪巡。
反控控制：向集成平臺發送當前視頻通道的反控命令。
畫面分割：選擇畫面分割數。
系統設置：設置數字視頻矩陣的工作配置。
全屏顯示：數字視頻矩陣全屏顯示。
窗口將在最前：數字視頻矩陣主界面總顯示在最前。
只顯示視頻區域：只顯示視頻畫面區域，其它部分的隱藏。
退出：退出數字視頻矩陣。
在操作系統右下角任務欄的數字視頻矩陣圖標上，右鍵彈出菜單，可進行登錄、注銷、修改密碼等操作。

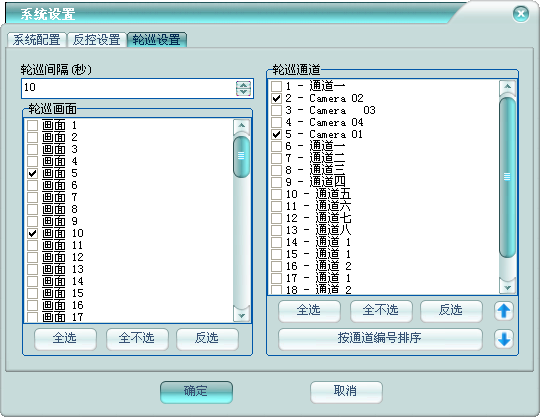

? 輪巡設置
輪巡間隔：設置輪巡的時間間隔。
輪巡畫面：選擇用于做輪巡的視頻畫面。
輪巡通道：選擇用于做輪巡的視頻通道。通過向上和向下按鈕可改變通道的輪巡順序。
第十章 聯動管理
安防各子系統間可任意設置聯動關系，只要無邏輯錯誤，都可自行定義聯動策略，一個事件可設置多個聯動動作。

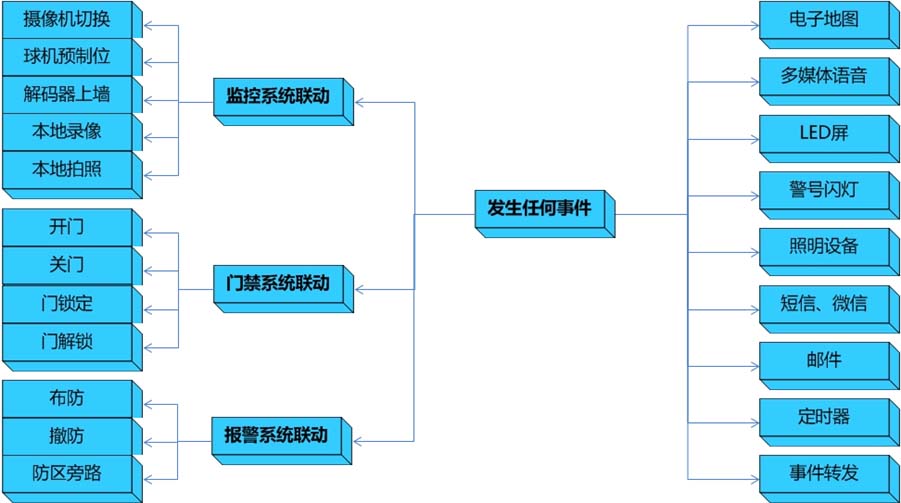

系統聯動結構圖：
例如可實現以下聯動功能：
l 報警系統與監控系統聯動：
當報警系統的用戶或防區發生報警、布防、撤防、未準備的事件時，可以聯動監控系統做出以下聯動動作：
? 某攝像機切換到某監視器；
? 某攝像機切換到某預制位；
? 啟動錄像。
l 報警系統與門禁系統聯動
當報警系統的用戶或防區發生報警、布防、撤防、未準備的事件時，可以聯動門禁系統做出以下聯動動作：
? 門禁門開、關、鎖定、解除鎖定。
l 門禁系統與報警系統聯動
當門禁門發生報警、恢復、打開、關閉、非法刷卡的事件時，可以聯動報警系統做出以下聯動動作：
? 用戶撤防、布防；
? 防區旁路。
l 門禁系統與監控系統聯動：
當門禁門發生報警、恢復、打開、關閉、非法刷卡的事件時，可以聯動監控系統做出以下聯動動作：
? 某攝像機切換到某監視器；
? 某攝像機切換到某預制位；
? 啟動錄像。
l 巡更系統與監控系統聯動：
當巡更系統發生正常、推遲、提前等事件時，可以聯動監控系統做出以下聯動動作：
? 某攝像機切換到某監視器；
? 某攝像機切換到某預制位；
? 啟動錄像。
l 對講系統與監控系統聯動：
當對講分機呼叫中心時，可以聯動監控系統做出以下聯動動作：
? 某攝像機切換到某監視器；
? 某攝像機切換到某預制位；
? 啟動錄像。
此外還有定時器聯動各系統、報警系統自身聯動、門禁系統自身聯動的功能。
